1.GCL复合竖向阻隔屏障技术

GCL复合竖向阻隔屏障技术是将钠基膨润土防水毯（GCL）引入垂直防渗领域，与低渗透墙体组成复合防渗结构，整体渗透系数小于1×10-7cm/s，满足环保防渗要求。GCL为高性能柔性土工防渗材料，GCL复合竖向阻隔屏障技术通过解决GCL的竖向平直受控下放、材料搭接、拐角部位施工等一系列难题，与低渗透性墙体组成复合防渗结构。低渗透墙体初步阻挡、吸附污染物，为GCL发挥优异的防渗性能提供外部环境，而GCL凭借优异的防渗性能来提升整体的防渗等级。GCL复合构件是为实现GCL在沟槽内垂直铺设而进行的定制化改造，GCL表层布满纤维，能够与低渗透性墙体材料紧密结合成为整体，GCL复合构件通过搭接形成防渗整体，GCL复合构件的搭接缝和墙体的接头缝错开50cm，不会出现贯通缝，以保证接头部位的防渗性能不受影响。

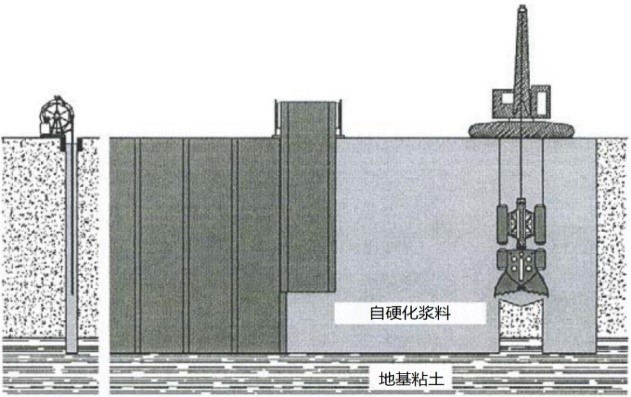

GCL复合竖向阻隔屏障技术示意图如下图所示，该技术通过引入GCL组成复合防渗结构，能够解决单层结构竖向阻隔技术存在连接处易渗漏、墙体防渗等级低等问题，非常适合在环保等高防渗等级要求领域中应用。自2017年该技术首次工程应用以来，其已应用到10多个环保治理项目中，取得了良好的经济效益和社会效益。

GCL竖向阻隔屏障的优势

（1）GCL竖向阻隔屏障在常规防渗墙基础上发展而来，技术上安全可靠，防渗系数＜1×10-7cm/s，符合环保防渗要求。

（2）将GCL定制化改造成复合构件，配合专用施工机械和施工工艺，实现了柔性GCL在沟槽内垂直铺设施工；GCL表层粗糙多孔，能够与墙体材料及周围土体紧密结合。

（3）GCL竖向采用搭接连接，施工简单，可满足超深槽段垂直铺设。

（4）根据工程要求和污染物特性设计或选择适宜的GCL和墙体类型。

（5）GCL竖向阻隔屏障解决了现有垂直防渗墙接头处渗漏、防渗等级低等缺点，复合结构防渗性能优异，非常适合在环保等领域中应用。

本技术已在多个工程中得到应用，工程实践表明，GCL竖向阻隔屏障具有优异的防渗性能和化学兼容性，并且施工简单，工程造价合理，是国内较先进的垂直防渗技术。

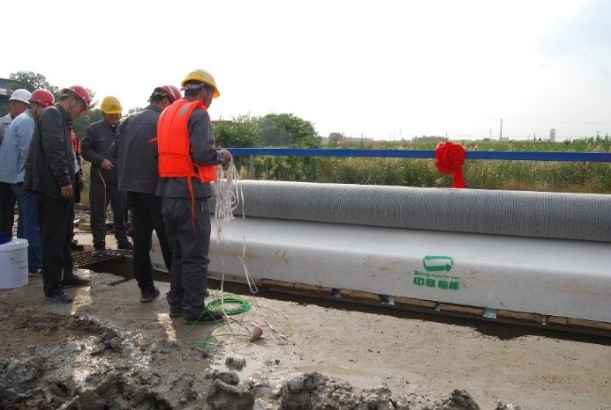

                                                                     下放GCL复合构件

2.HDPE垂直帷幕

HDPE垂直帷幕是在竖向开槽后，将高密度聚乙烯（HDPE）土工膜插入到相对不透水层，通过连接锁扣与内置止水材料实现多幅HDPE膜的互锁连接，然后回填墙体材料形成复合竖向阻隔屏障，回填物可以是土-膨润土，水泥-膨润土，土-水泥-膨润土等。HDPE膜可根据实际场地情况设置在阻隔墙的内侧、外侧或者中间，HDPE土工膜竖向阻隔屏障所用材料主要有HDPE土工膜、土工膜连接锁扣以及墙体回填材料。HDPE土工膜竖向阻隔屏障是一种防渗等级较高的竖向阻隔技术， HDPE土工膜渗透系数不大于10^-12cm/s，且具备优异的抗化学腐蚀性和耐久性等特点，与防渗墙体组成复合防渗结构，能够作为土木、水利工程中的防渗屏障，也可以应用在环保防渗工程中阻隔污染物扩散的防污屏障。

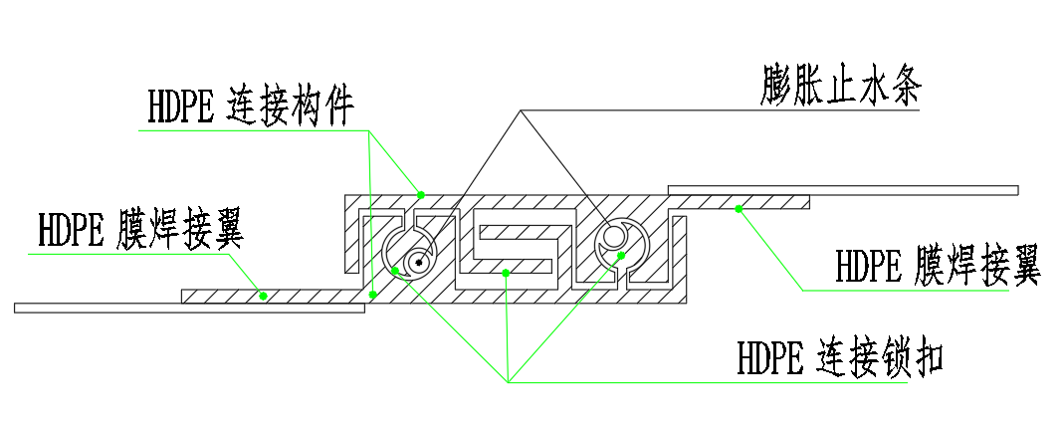

                                                             HDPE连接锁扣示意图

                                                              HDPE垂直帷幕示意图
